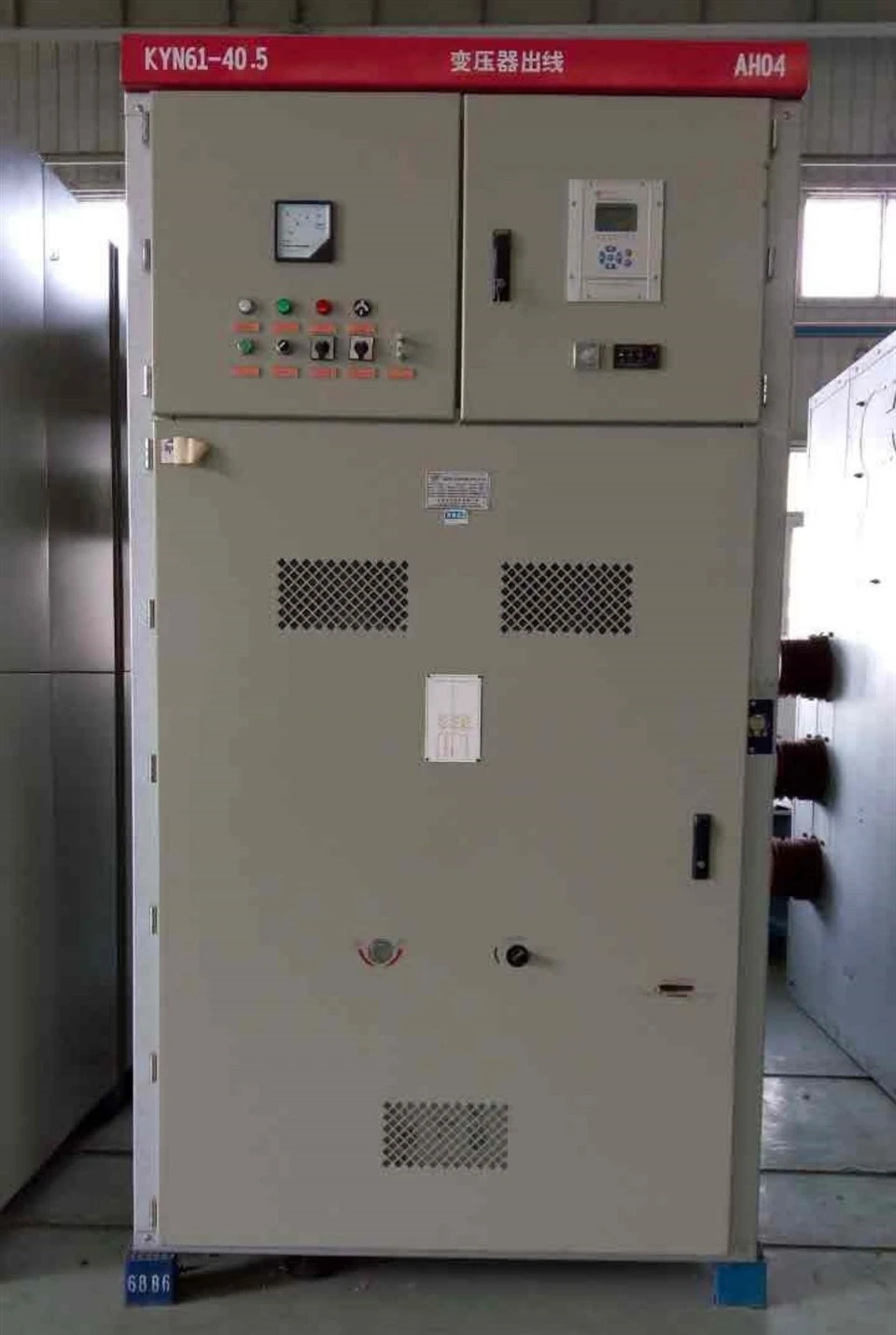

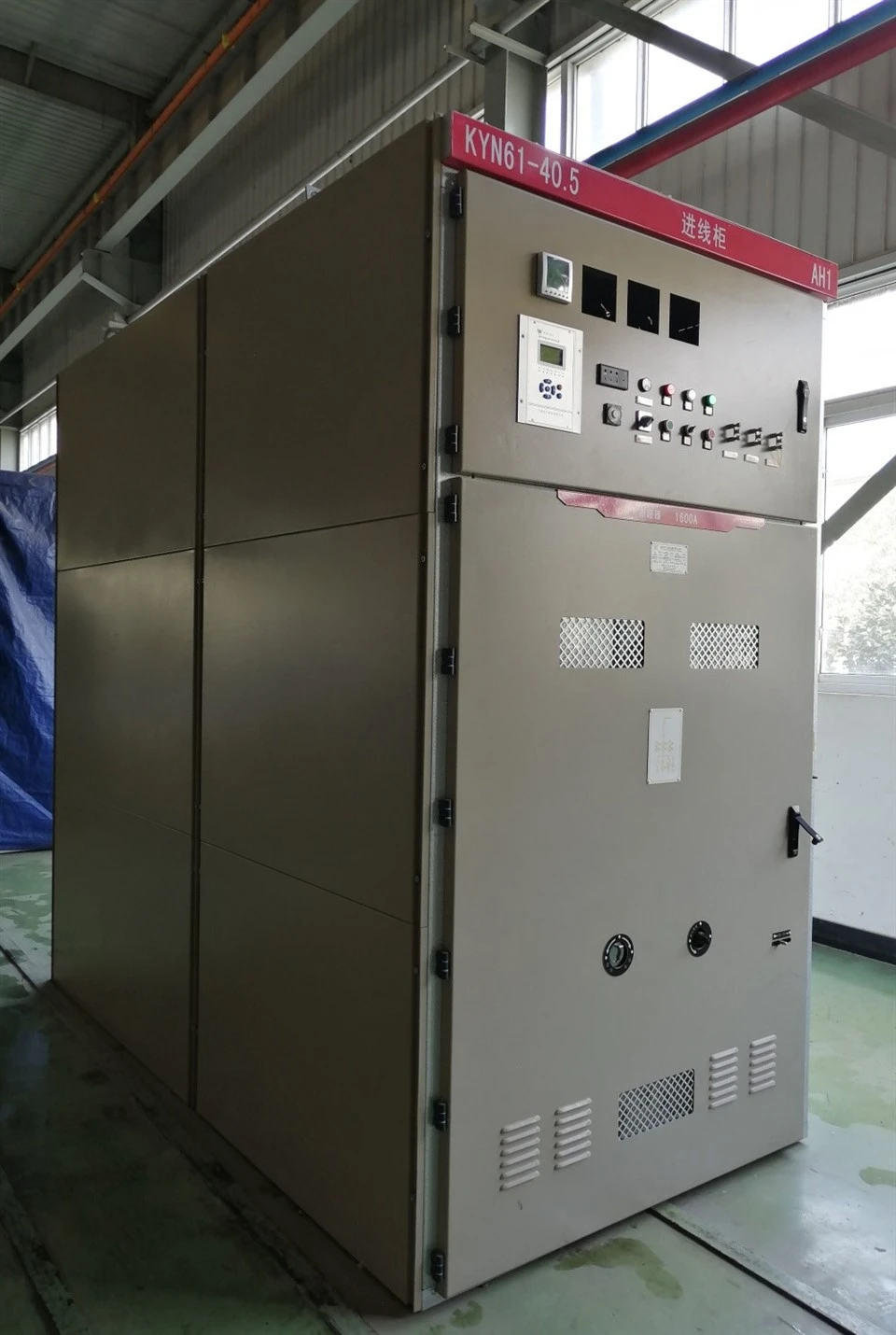

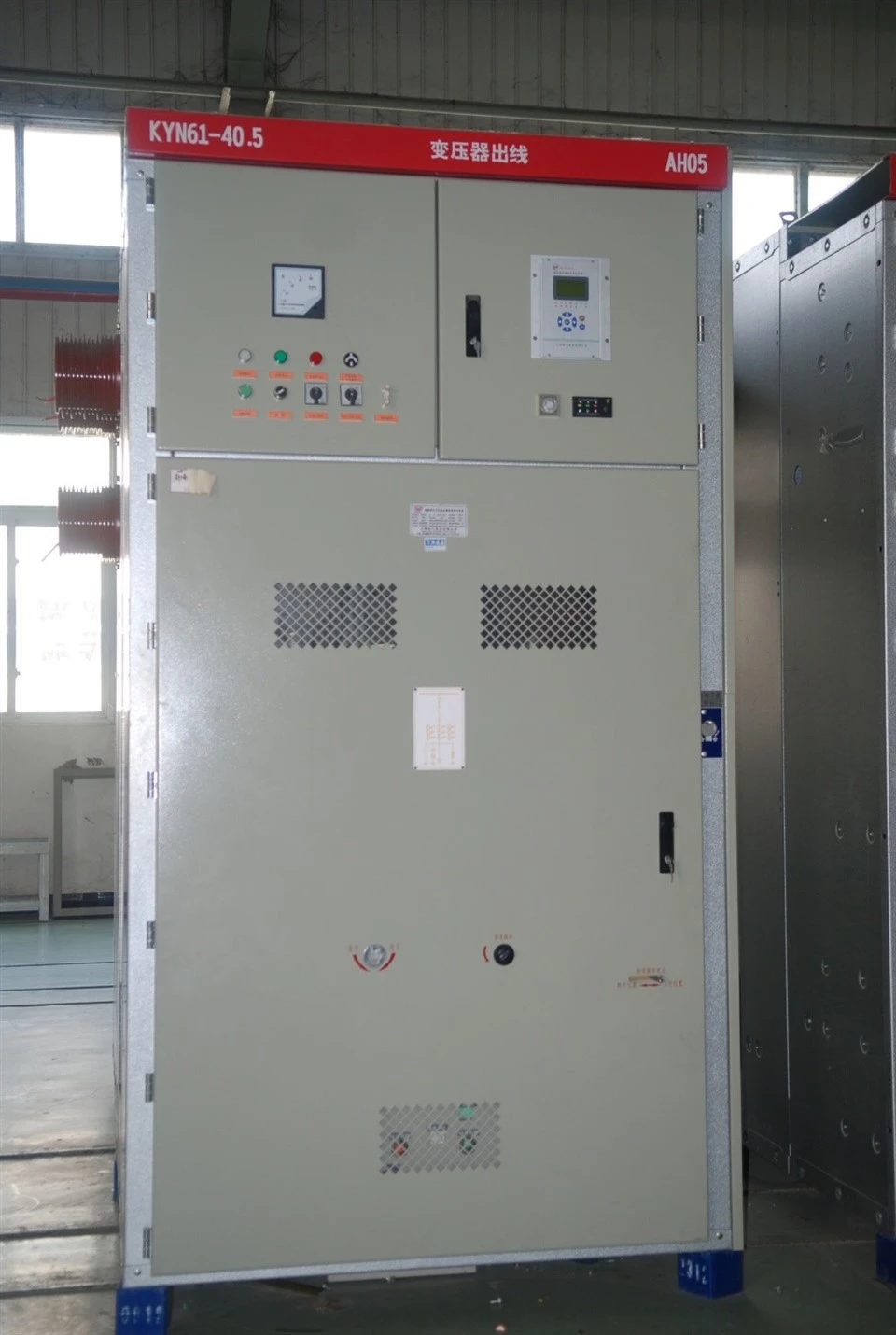

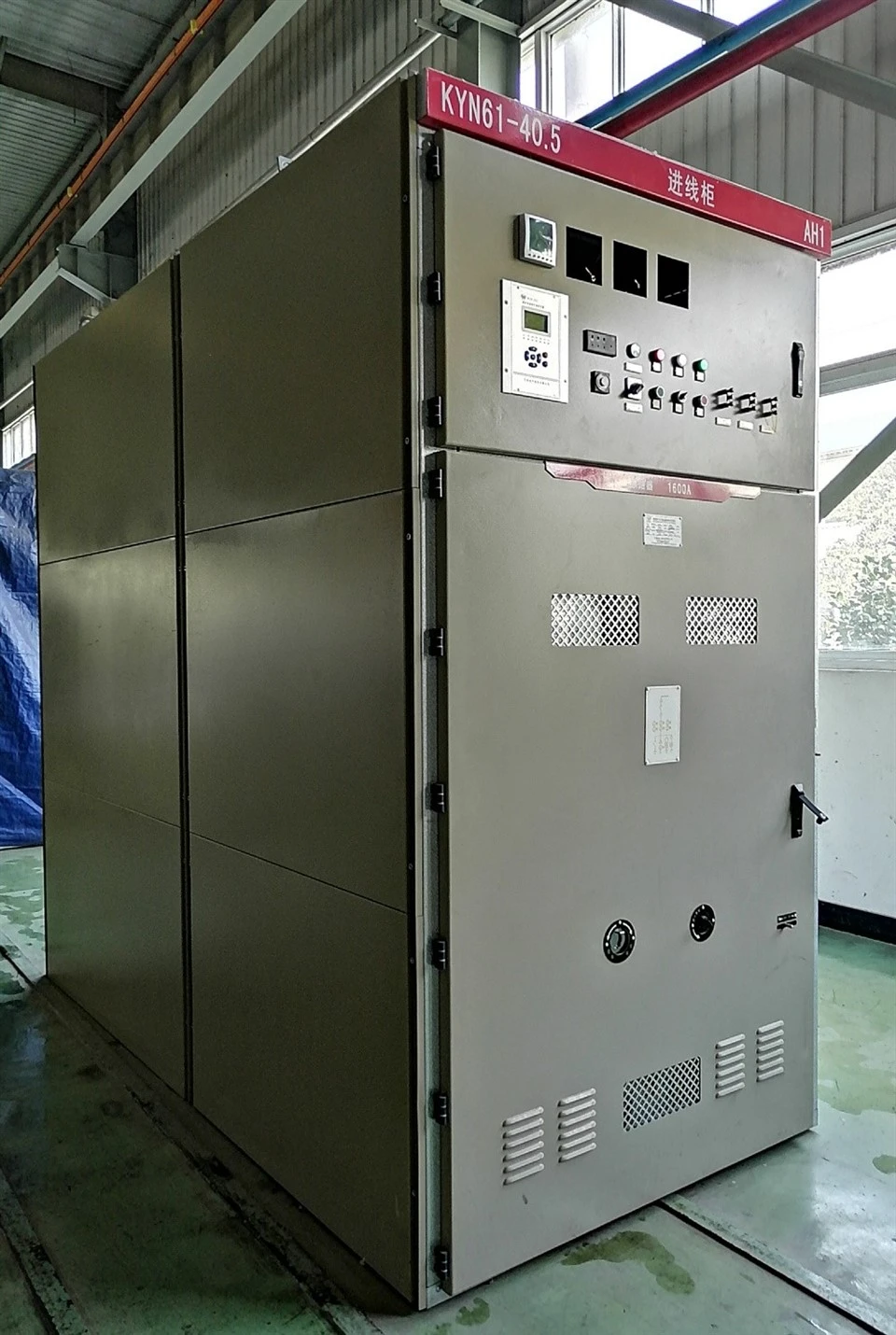

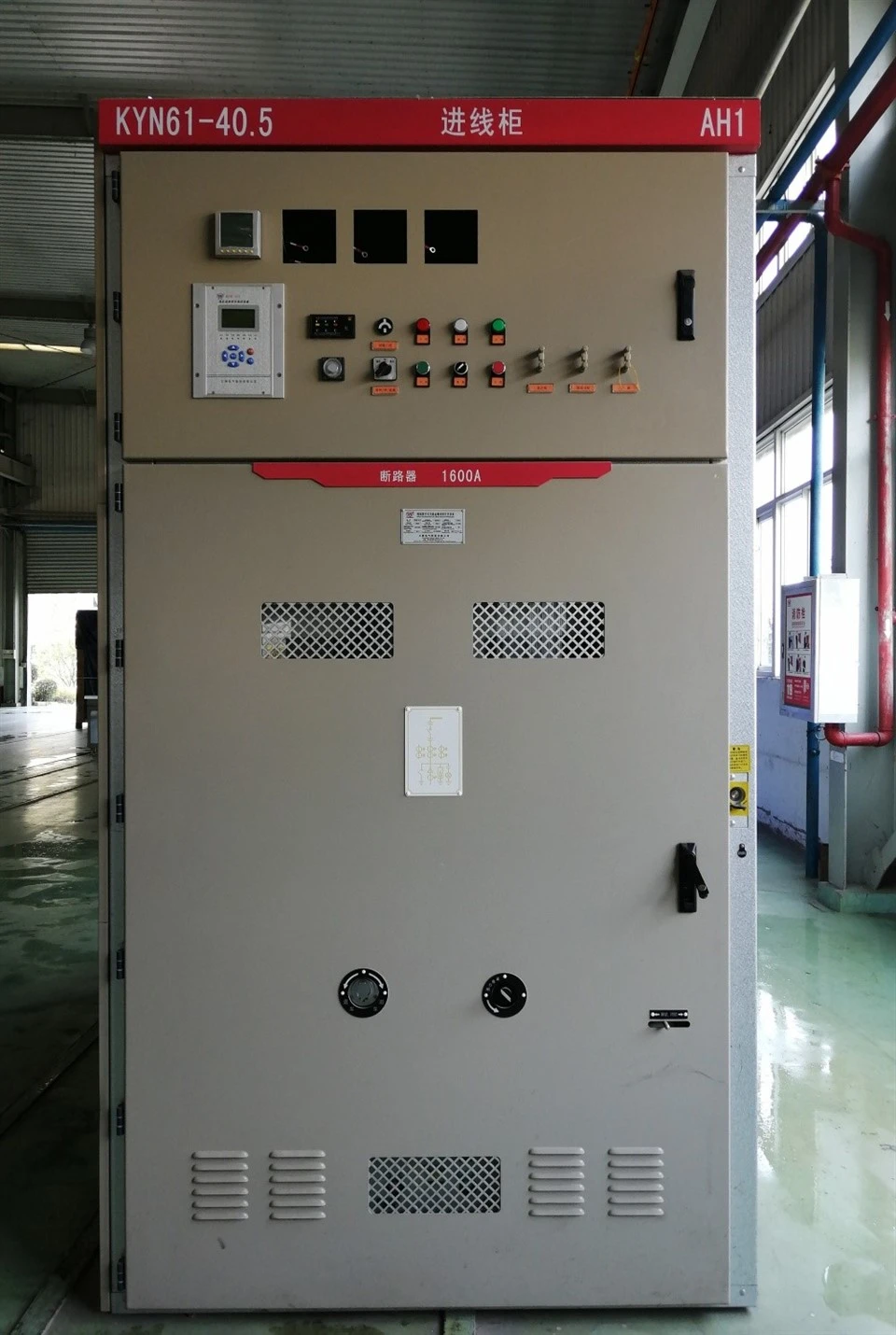

KYN61-40.535kV tableau moyenne tension
Général
Nous sommes un fabricant de tableaux de distribution moyenne tension KYN61-40.5 35kV (qui suit l'abréviation de appareillage de commutation), utilisé dans un système d'alimentation triphasé-AC 50 Hz de 35 kV. Qu'il serve de centre de distribution d'énergie ou de force motrice derrière une usine à grande échelle-, le KYN61-40.5 s'intègre parfaitement. Sa configuration remarquablement flexible permet des centaines de solutions de câblage. De la réception de câble de routine à la communication et à la surveillance complexes, il gère chaque tâche avec facilité, tel un interprète qualifié capable d'assumer n'importe quel rôle critique dans le système électrique.
Conditions normales d'utilisation
3.1 Température ambiante : -15 degrés -+40 degrés ;
3.2 Hauteur au-dessus du niveau de la mer : pas plus de 1 000 m ;
3.3 Humidité relative de l'air : moyenne quotidienne Inférieure ou égale à 95 % moyenne mensuelle Inférieure ou égale à 90 %
3.4 Magnitude du séisme Inférieure ou égale à 8
3.5 Lieux non corrosifs ou inflammables, gaz, vapeur d'eau et autres pollutions évidentes.
Remarque : au-delà des conditions normales d'utilisation, l'utilisateur peut consulter le fabricant.
Instruction du modèle
Paramètres techniques majeurs
|
Nom |
Unité |
Données |
|
|
Tension nominale |
kV |
40.5 |
|
|
Courant nominal |
A |
1250,1600,2000,(2500) |
|
|
1min Tension de tenue à la fréquence industrielle |
kV |
95 |
|
|
tension assignée de tenue aux chocs de foudre |
kV |
185 |
|
|
Circuit auxiliaire, circuit de commande Tension de tenue à fréquence industrielle |
V/1min |
2000 |
|
|
Fréquence nominale |
Hz |
50 |
|
|
Courant nominal de coupure en court-circuit |
kA |
20,25,31.5 |
|
|
Tension nominale de tolérance au court-circuit-/Durée nominale de court-circuit |
kA/4s |
20,25,31.5 |
|
|
Courant de tenue de crête nominal |
kA |
50,63,80 |
|
|
Courant nominal de court-circuit- |
kA |
50,63,80 |
|
|
Tension nominale du circuit de commande |
V |
C.C : 110, 220 ; CA : 110, 220 |
|
|
Niveau de protection |
Boîtier d'appareillage |
IP3X |
|
|
Compartiment (porte ouverte) |
IP2X |
||
Caractéristiques structurelles

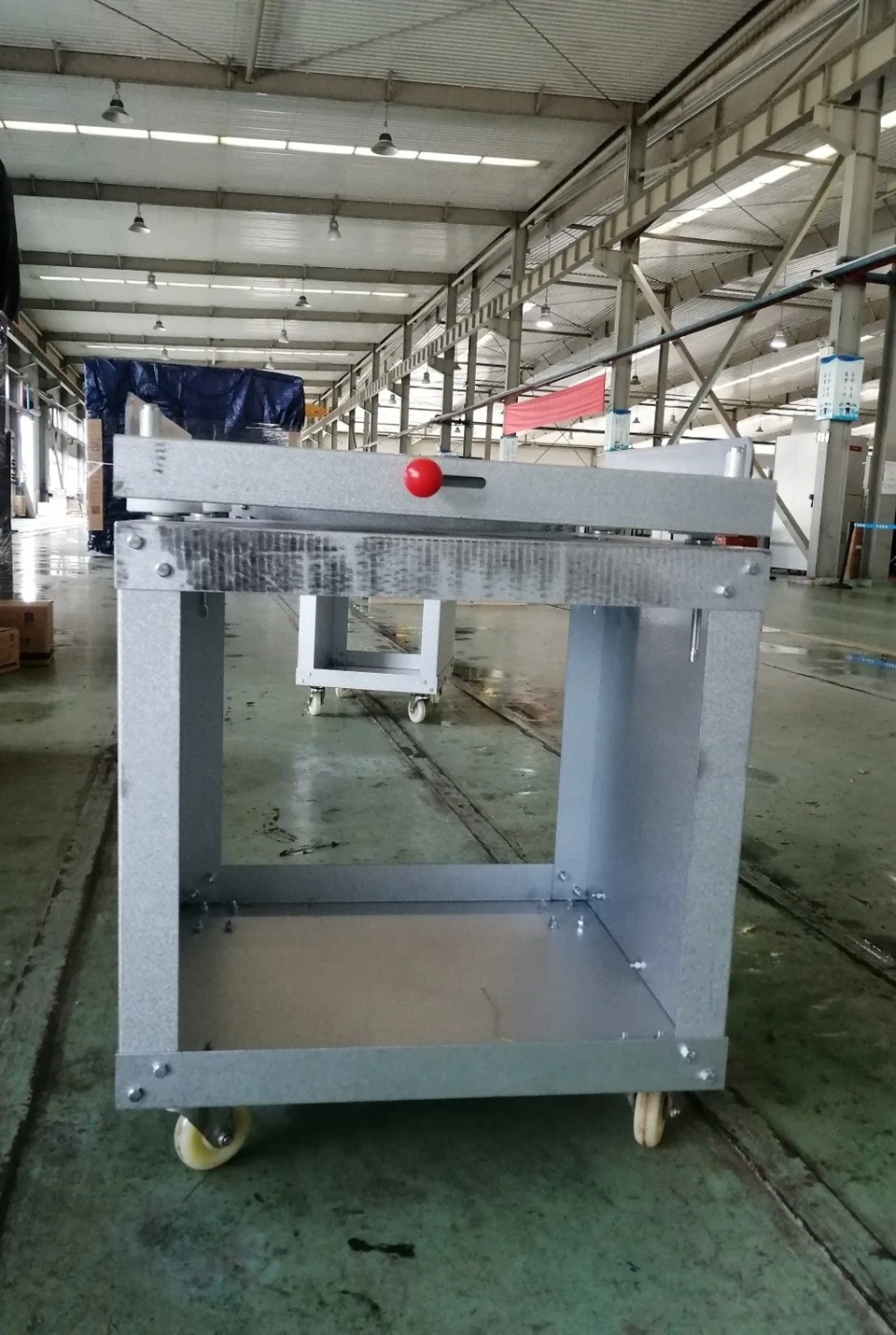

L'équipement du tableau moyenne tension est divisé en deux parties : armoire et chariot à bras.
L'armoire est une sélection de tôles d'acier laminées à froid-de haute qualité ou de tôles de zinc aluminisées formées par un équipement de traitement de tôle CNC, par pliage, par des boulons à haute résistance, des écrous (qualité 8,8) ou un assemblage d'écrous de rivetage par traction. Membres du corps de l'armoire avec processus de galvanisation de surface pulvérisée en plastique. Par conséquent, le corps de l'armoire a non seulement une très grande précision, mais avec un équipement similaire, il présente les avantages d'un poids léger, d'une résistance mécanique élevée et de caractéristiques de bel aspect. La structure de l'armoire en fonction de la fonction peut être divisée en compartiment d'instrument de relais, salle de disjoncteur, compartiment de câbles et salle de jeu de barres en quatre parties, chaque partie devant être connectée à un séparateur métallique séparé et un canal de libération indépendant de la pression.
Schéma schématique de la structure de l'équipement de commutation
| A, salle d'instruments deux fois | B, salle de charrette à bras | C, salle de jeu de barres | D, salle des câbles |
| 1,vanne | 2, chariot à disjoncteur | 3, deux fois la prise | 4, le bus principal |
| 5, bague de barre omnibus | 6, sectionneur de terre | 7,Boîte de contact | 8, connexion par câble |
| 9, transformateur de courant | 10, dispositif de libération de pression |
