État d'utilisation
Température ambiante : -15 degrés à +50 degrés
Humidité relative : moyenne journalière Inférieure ou égale à 95%, moyenne mensuelle Inférieure ou égale à 90%
Altitude au dessus du niveau de la mer : Inférieure ou égale à 1000m
Magnitude du séisme Inférieure ou égale à 8
Aucun incendie, risque d'explosion, pollution grave ou érosion chimique.
Paramètres techniques majeurs
Principaux paramètres techniques de l'appareillage à vide
|
Non. |
Nom |
Unité |
Données |
|
|
1 |
Tension nominale |
KV |
3,6,10 |
|
|
2 |
Courant nominal |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Fréquence nominale |
Hz |
50 |
|
|
4 |
Tension nominale tolérante à une courte durée- |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Tension nominale de tolérance de crête |
kA |
50, 63, 80, 100 |
|
|
6 |
Tension tolérante à la fréquence industrielle |
Inter-polaire/polaire vers la terre |
kV |
42/1min |
|
Inter-fracture |
kV |
48/1min |
||
|
7 |
Tension nominale de tolérance aux chocs de foudre |
Inter-polaire/polaire vers la terre |
kV |
75 |
|
Inter-fracture |
kV |
85 |
||
|
8 |
Durée nominale de court-circuit- |
s |
4 |
|
|
9 |
Degré de protection |
Coque IP4X, salle d'intervalle IP2X |
||
Principaux paramètres des casse-vide
|
Non. |
Nom |
Unité |
Données |
|
|
1 |
Tension nominale |
kV |
3, 6, 10 |
|
|
2 |
Fréquence nominale |
Hz |
50 |
|
|
3 |
Courant nominal |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Courant nominal en circuit ouvert en cas de court-circuit |
kA |
20,25,31.5,40 |
|
|
5 |
Courant stable à chaud 4 s |
kA |
20,25,31.5,40 |
|
|
6 |
Courant stable dynamique nominal (valeur de crête) |
kA |
50,63, 80,100 |
|
|
7 |
Tension tolérante à la fréquence industrielle |
Inter-polaire/polaire vers la terre |
kV |
42/1min |
|
Inter-fracture |
kV |
48/1min |
||
|
8 |
Tension nominale de tolérance aux chocs de foudre |
Inter-polaire/polaire vers la terre |
kV |
75 |
|
Inter-fracture |
kV |
85 |
||
|
9 |
Durée nominale de court-circuit- |
s |
4 |
|
Instruction de la structure
Le mvsg électrique est composé du corps de meuble fixe et de la partie débrochable (les tiroirs). La coque de l'armoire et les planches d'intervalle sont toutes boulonnées avec des planches en alliage d'aluminium et de zinc. Le degré de protection de la coque de l'armoire peut atteindre IP4X et IP2X de chaque pièce d'intervalle.
L'installation et la mise en service de l'appareillage peuvent se faire en façade. L'armoire peut se tenir près du mur pour économiser de l'espace au sol et réduire l'investissement.
Le corps et les panneaux d'intervalle de l'armoire sont boulonnés par un panneau en alliage d'aluminium et de zinc après le processus de machine-outil CNC et de technologie de cintrage multiple, de sorte que les armoires assemblées puissent garantir l'unité de la structure et la dimension. Le panneau en alliage d'aluminium et de zinc a les fonctions de résistance à la corrosion et de résistance à l'oxydation, et a une robustesse mécanique plus élevée que le panneau en acier ordinaire. L'armoire est divisée en salle de tiroirs, salle de barres omnibus, salle de câbles et salle d'instruments de relais par les cartes d'intervalle, chaque unité étant mise à la terre séparément. Les portes de l'armoire sont toutes traitées avec le processus technologique de projection électrostatique pour que les surfaces présentent les avantages d'anti-impaction, de résistance à la corrosion, de beauté, etc.
Les tiroirs peuvent être classés en tiroir de disjoncteur, tiroir de transformateur de tension, tiroir de mesure, tiroir de séparation et tiroir de variété utilisé par la station en fonction de différentes utilisations. Les tiroirs ayant le même usage peuvent s'échanger. Les tiroirs ont des positions de test/séparation et de travail à l'intérieur de l'armoire, chaque position étant dotée d'une unité de verrouillage pour garantir que les tiroirs ne peuvent pas bouger librement dans les deux positions ci-dessus.
Un canal spécial a été installé dans la salle d'isolement pour permettre le déplacement du tiroir. Lorsque le disjoncteur se déplace entre la position de test et la position de travail, la vanne de séparation s'ouvre ou se ferme automatiquement pour garantir que le personnel d'exploitation ne puisse pas entrer en contact avec le corps chargé. Les tiroirs peuvent être actionnés à condition que la porte de l'armoire soit fermée. La position où se trouve le tiroir à l'intérieur de l'armoire peut être vue à travers la fenêtre de surveillance, et toutes les étiquettes sur le tiroir peuvent également être vues. Tout cela garantit la sécurité du personnel d’exploitation et de maintenance.


Ci-joint

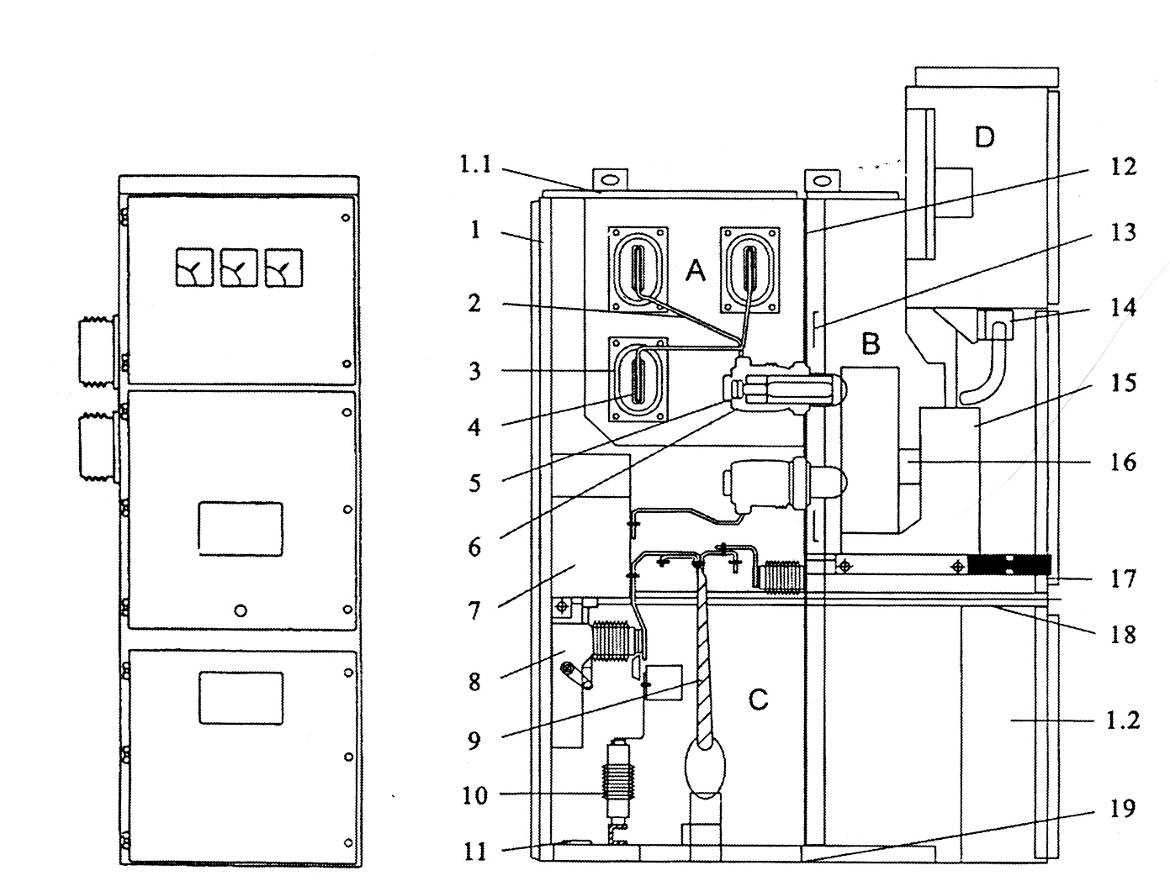

▲schéma de structure et dimensions hors tout :

| Une salle de Bus bar | B Local buggy du disjoncteur | C Salle des câbles | D Salle d'instruments du relais |
| 1.1 Dispositif de relâchement de pression | 1.2 Contrôler la petite fente | 1. La coque | 2. Barre omnibus de branchement |
| 3. Bague de barre omnibus | 4. La barre omnibus principale | 5. Dispositif de contact statique | 6. Boîte de contact statique |
| 7. Transformateur de courant | 8. L'interrupteur de masse | 9. Le câble | 10. Parafoudre |
| 11. Mise à la terre de la barre omnibus principale | 12. Panneau d'isolation de montage | 13. Le panneau isolant | 14. La fiche secondaire |
| 15. Chariot à main du disjoncteur | 16. Le radiateur | 17. Panneau isolant horizontal débrochable | 18. Mécanisme de commande du sectionneur de mise à la terre |
| 19. Le panneau inférieur |
