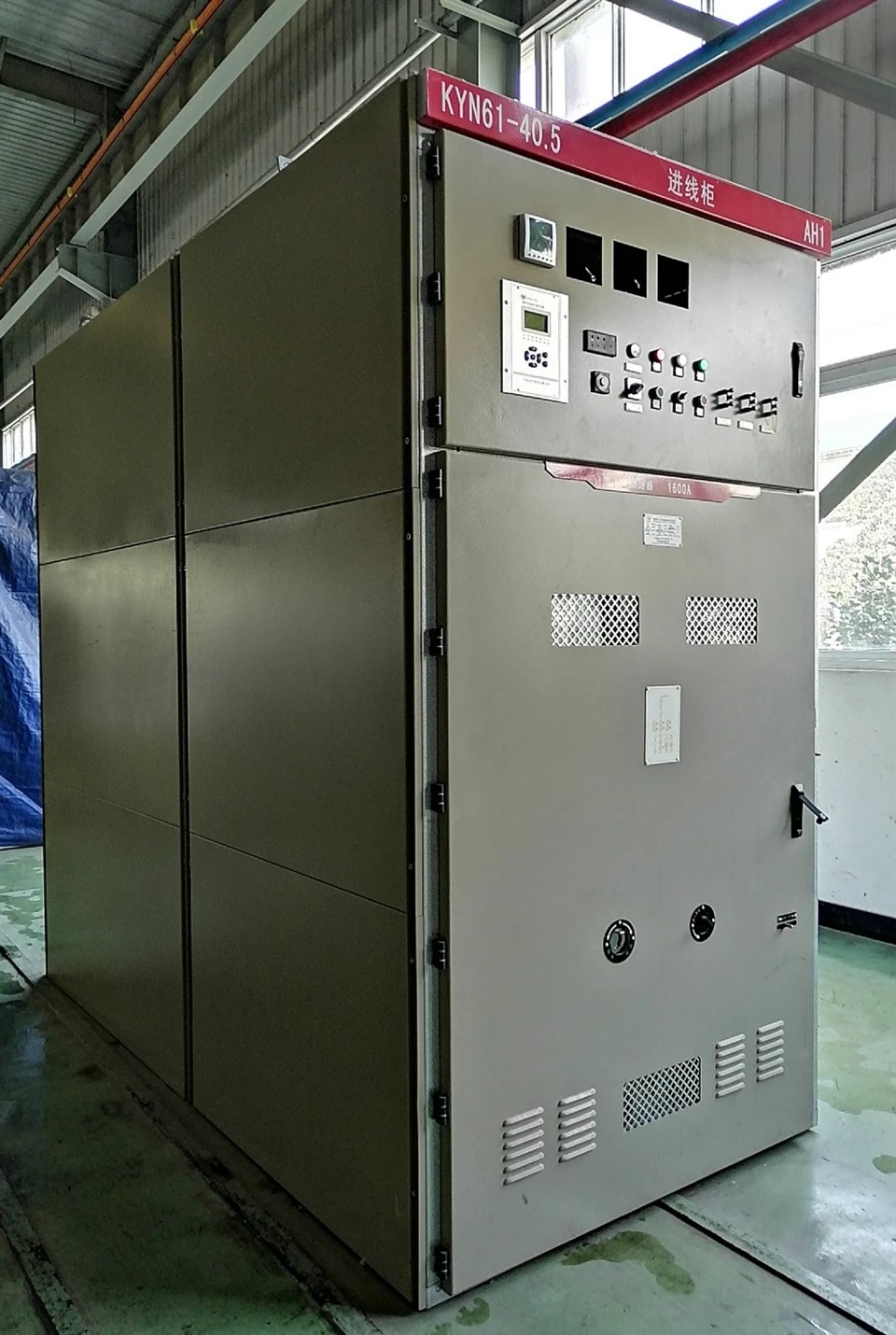

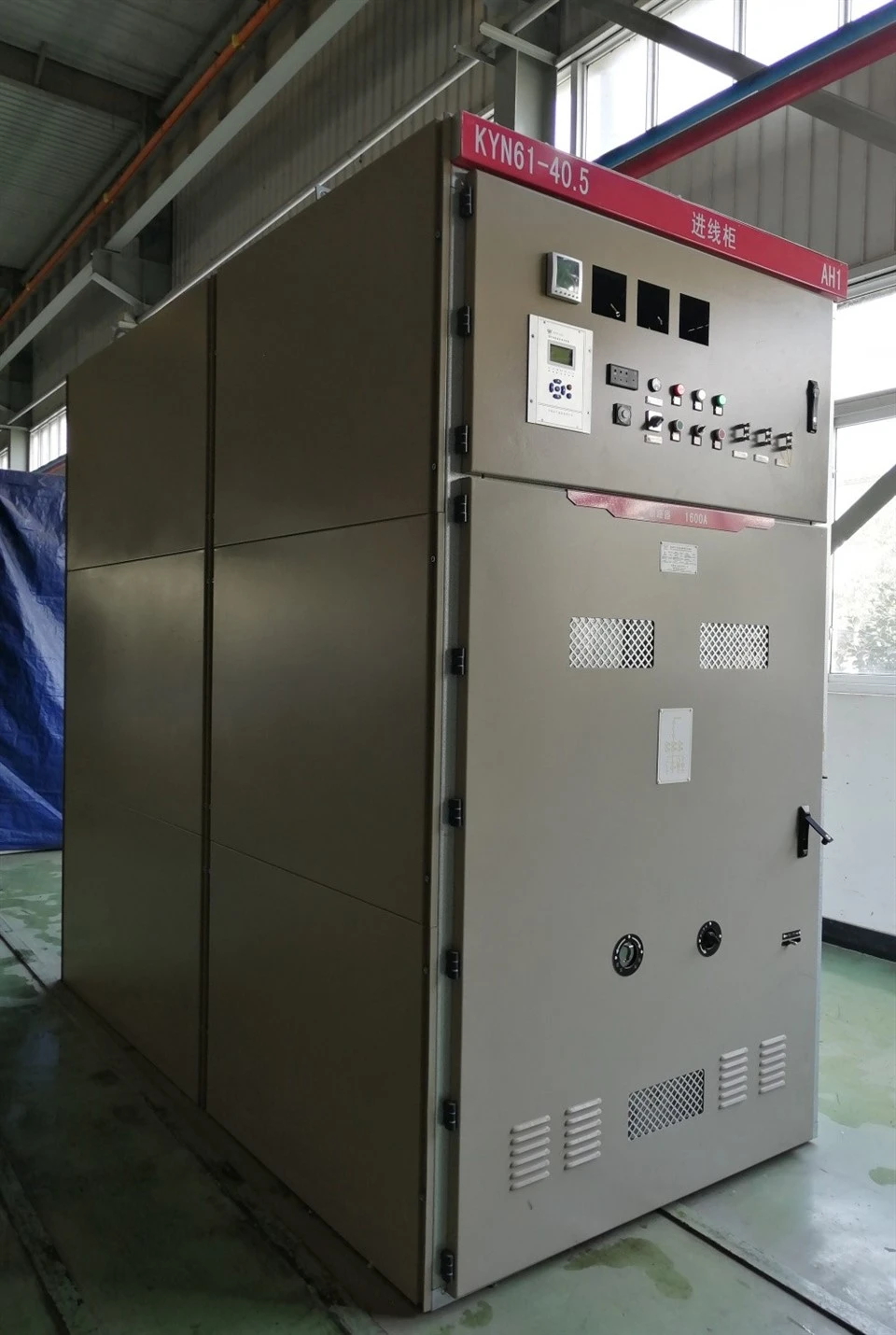

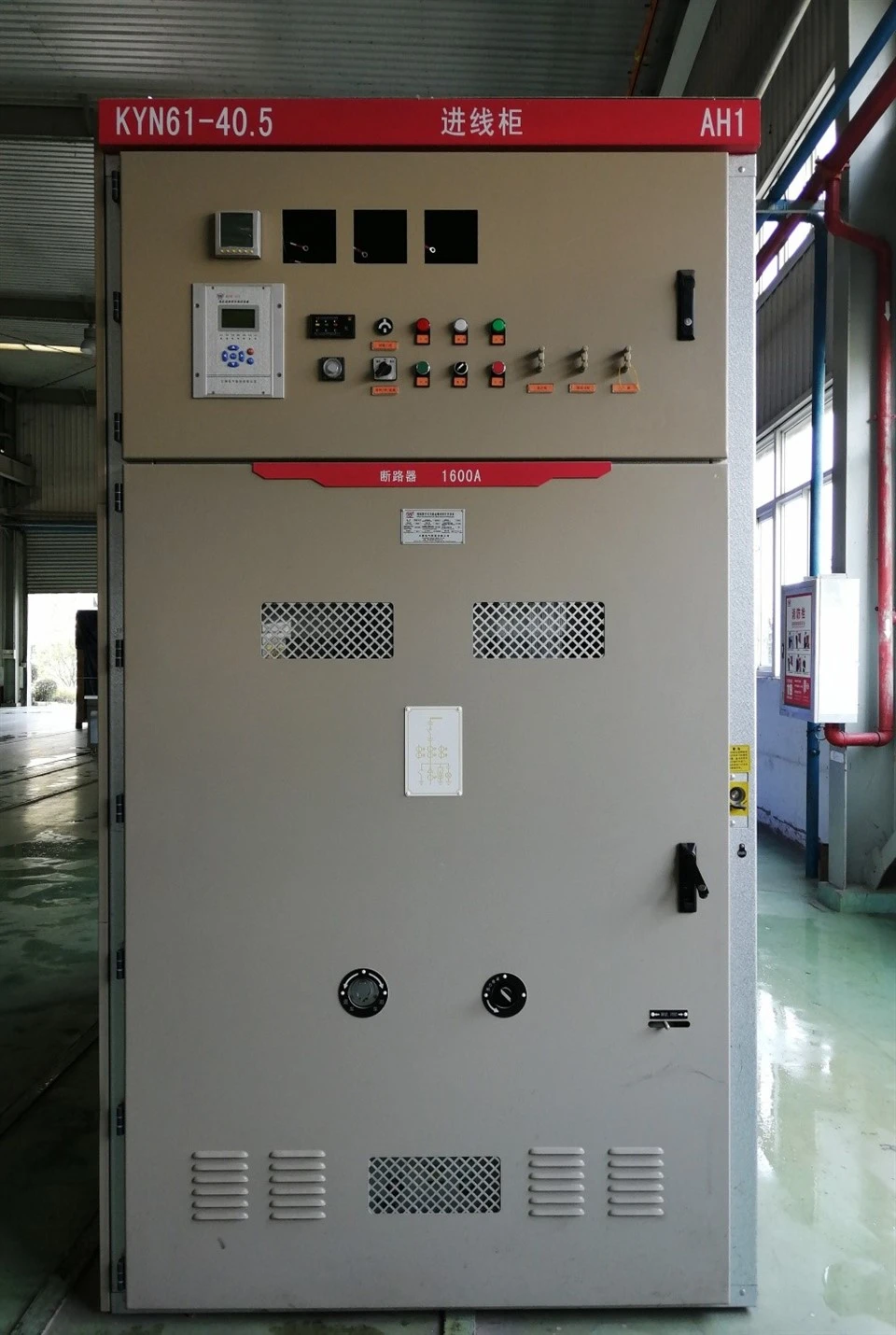

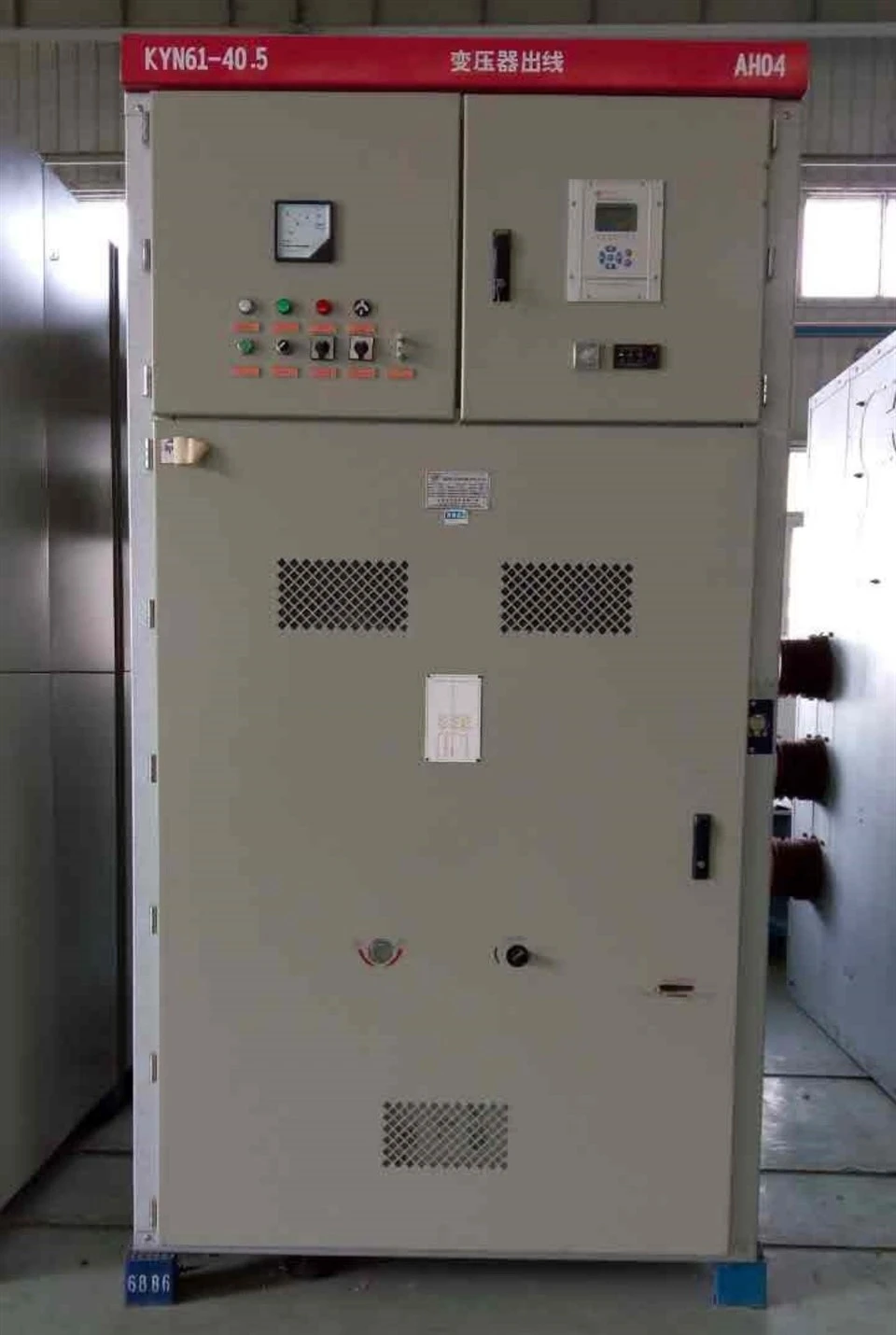

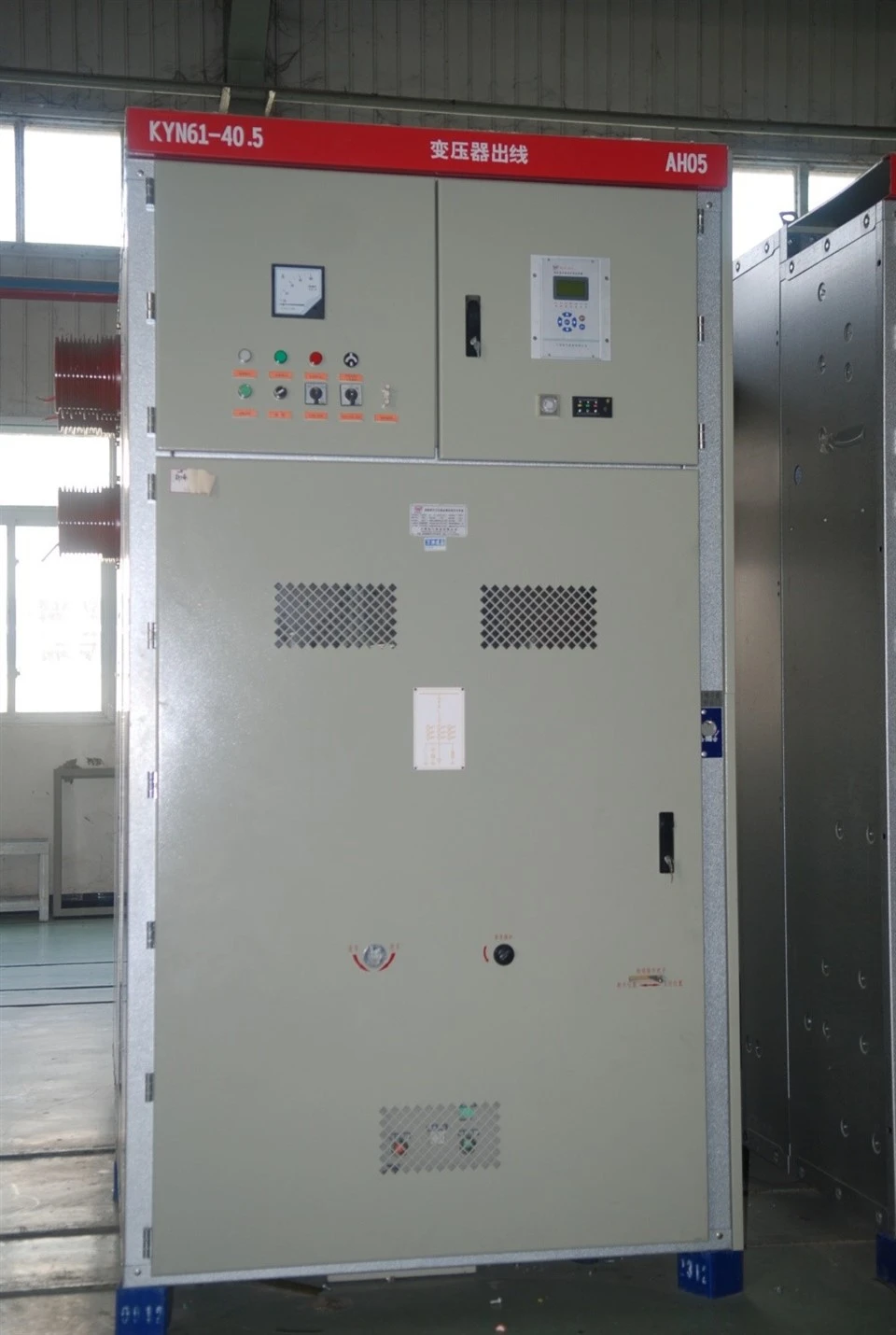

KYN61-40.535kV panneaux moyenne tension
Général
Nous sommes un fabricant de panneaux moyenne tension KYN61-40.5 35kV (qui suit l'abréviation d'appareillage de commutation), utilisés dans un système d'alimentation triphasé-AC 50 Hz de 35 kV. La sécurité est ancrée dans son ADN. Il isole intelligemment les pièces sous tension dans des compartiments métalliques indépendants et dispose d'un système de verrouillage mécanique robuste qui empêche complètement tout mauvais fonctionnement. En cas de défaut d'arc interne, il agit comme un airbag-relâchant instantanément la pression via un canal de soulagement spécialement conçu pour minimiser les risques. C'est un véritable « gardien de la sécurité ».
Paramètres techniques majeurs
|
Nom |
Unité |
Données |
|
|
Tension nominale |
kV |
40.5 |
|
|
Courant nominal |
A |
1250,1600,2000,(2500) |
|
|
1min Tension de tenue à la fréquence industrielle |
kV |
95 |
|
|
tension assignée de tenue aux chocs de foudre |
kV |
185 |
|
|
Circuit auxiliaire, circuit de commande Tension de tenue à fréquence industrielle |
V/1min |
2000 |
|
|
Fréquence nominale |
Hz |
50 |
|
|
Courant nominal de coupure en court-circuit |
kA |
20,25,31.5 |
|
|
Tension nominale de tolérance au court-circuit-/Durée nominale de court-circuit |
kA/4s |
20,25,31.5 |
|
|
Courant de tenue de crête nominal |
kA |
50,63,80 |
|
|
Courant nominal de court-circuit- |
kA |
50,63,80 |
|
|
Tension nominale du circuit de commande |
V |
C.C : 110, 220 ; CA : 110, 220 |
|
|
Niveau de protection |
Boîtier d'appareillage |
IP3X |
|
|
Compartiment (porte ouverte) |
IP2X |
||
Schéma schématique de la structure de l'équipement de commutation
A. Salle d'instruments à deux reprises
B. Local pour charrettes à bras
C. Salle des jeux de barres
D. Salle des câbles
- Soupape
- Charrette à disjoncteur
- Brancher deux fois
- Le bus principal
- Traversée de jeu de barres
- Sectionneur de terre
- Boîte de contact
- Connexion par câble
- Transformateur de courant
- Dispositif de libération de pression
