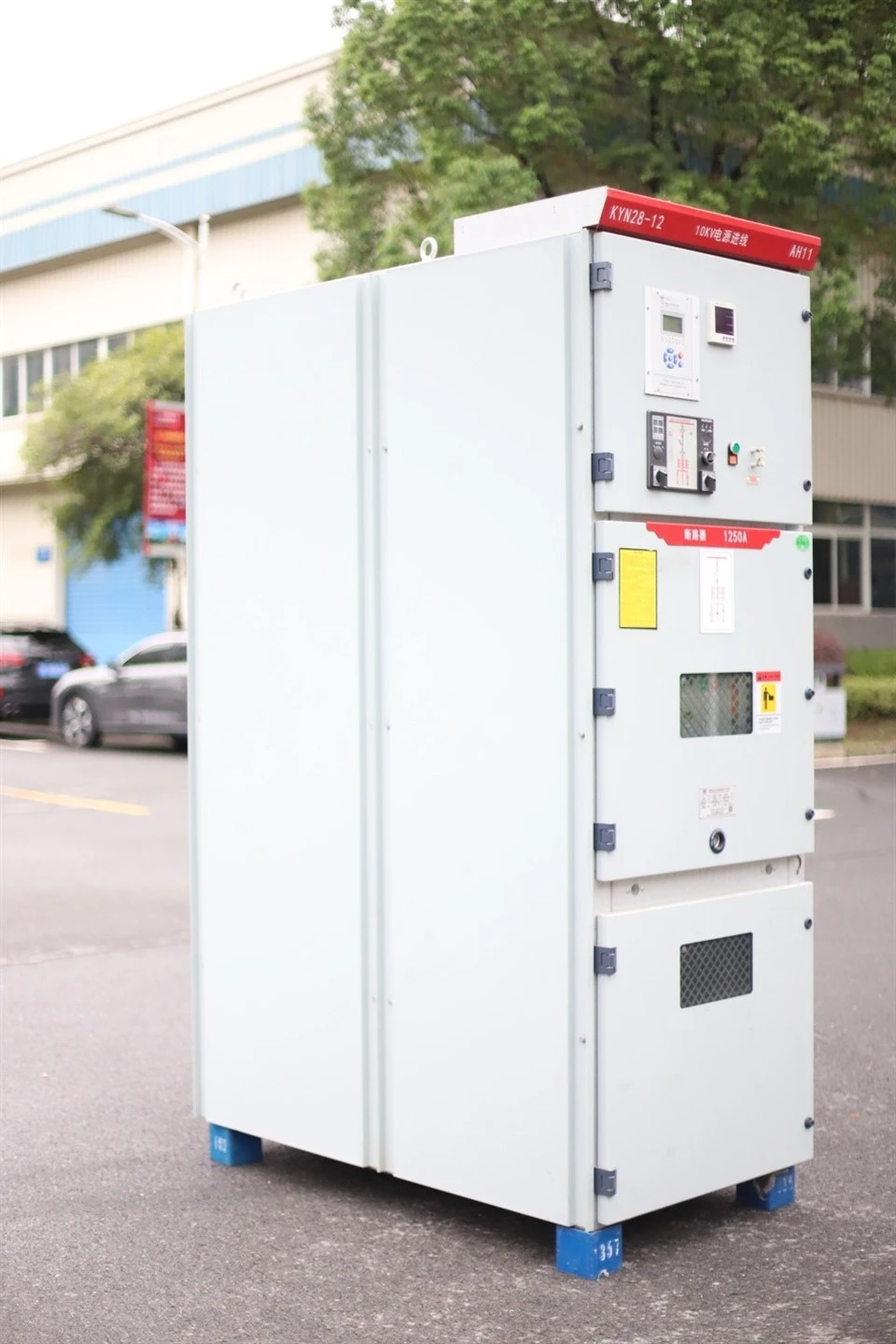

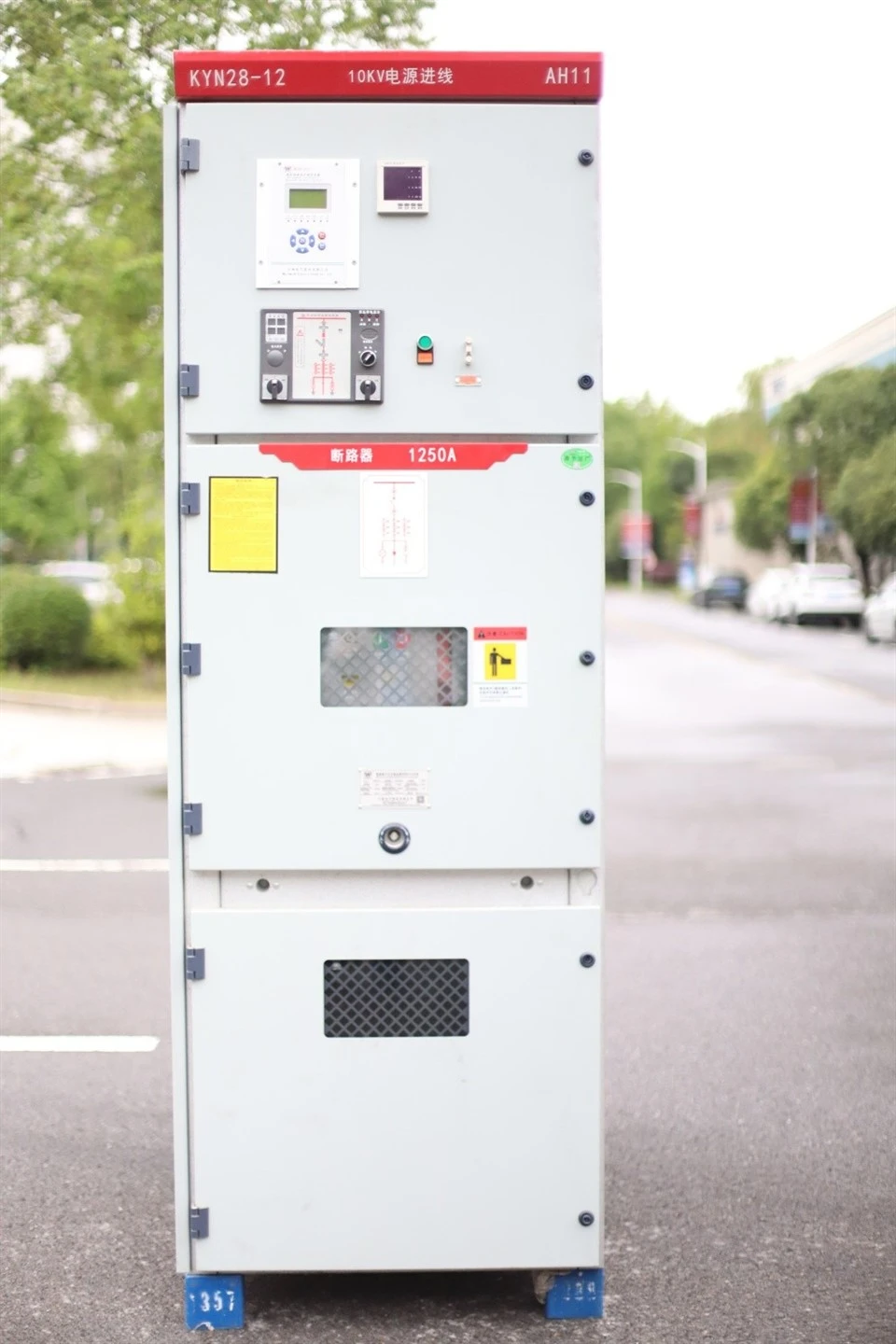

Principales caractéristiques
1. La structure de l'appareillage BT et HV est boulonnée par un panneau en alliage d'aluminium et de zinc après le processus de machine-outil CNC et de technologie de cintrage multiple
2. Fonction de verrouillage simple et efficace « cinq -prévention », protège les opérations contre les erreurs
3. Peut adopter un disjoncteur à vide VS1 et CD4
4. Remplacement facile du disjoncteur et échange gratuit des tiroirs
5. Le meuble peut être installé près du mur, entretien en façade, ce qui réduit l'encombrement au sol
6. Toutes les opérations peuvent être effectuées une fois la porte de l'armoire fermée.
7. Le grand espace de la salle des câbles peut connecter de nombreux câbles
8. La salle relais et la salle des câbles peuvent respectivement ajouter un radiateur pour éviter le gel ou l'érosion
9. Degré de protection élevé, protège l'intrus des articles divers et des parasites
Paramètres techniques majeurs
Principaux paramètres techniques de l'appareillage à vide
|
Non. |
Nom |
Unité |
Données |
|
|
1 |
Tension nominale |
KV |
3,6,10 |
|
|
2 |
Courant nominal |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Fréquence nominale |
Hz |
50 |
|
|
4 |
Tension nominale tolérante à une courte durée- |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Tension nominale de tolérance de crête |
kA |
50, 63, 80, 100 |
|
|
6 |
Tension tolérante à la fréquence industrielle nominale |
Inter-polaire/polaire vers la terre |
kV |
42/1min |
|
Inter-fracture |
kV |
48/1min |
||
|
7 |
Tension nominale de tolérance aux chocs de foudre |
Inter-polaire/polaire vers la terre |
kV |
75 |
|
Inter-fracture |
kV |
85 |
||
|
8 |
Durée nominale de court-circuit- |
s |
4 |
|
|
9 |
Degré de protection |
Coque IP4X, salle d'intervalle IP2X |
||
Principaux paramètres des casse-vide
|
Non. |
Nom |
Unité |
Données |
|
|
1 |
Tension nominale |
kV |
3, 6, 10 |
|
|
2 |
Fréquence nominale |
Hz |
50 |
|
|
3 |
Courant nominal |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Courant nominal en circuit ouvert en cas de court-circuit |
kA |
20,25,31.5,40 |
|
|
5 |
Courant stable à chaud 4 s |
kA |
20,25,31.5,40 |
|
|
6 |
Courant stable dynamique nominal (valeur de crête) |
kA |
50,63, 80,100 |
|
|
7 |
Tension tolérante à la fréquence industrielle nominale |
Inter-polaire/polaire vers la terre |
kV |
42/1min |
|
Inter-fracture |
kV |
48/1min |
||
|
8 |
Tension nominale de tolérance aux chocs de foudre |
Inter-polaire/polaire vers la terre |
kV |
75 |
|
Inter-fracture |
kV |
85 |
||
|
9 |
Durée nominale de court-circuit- |
s |
4 |
|
Instruction de la structure

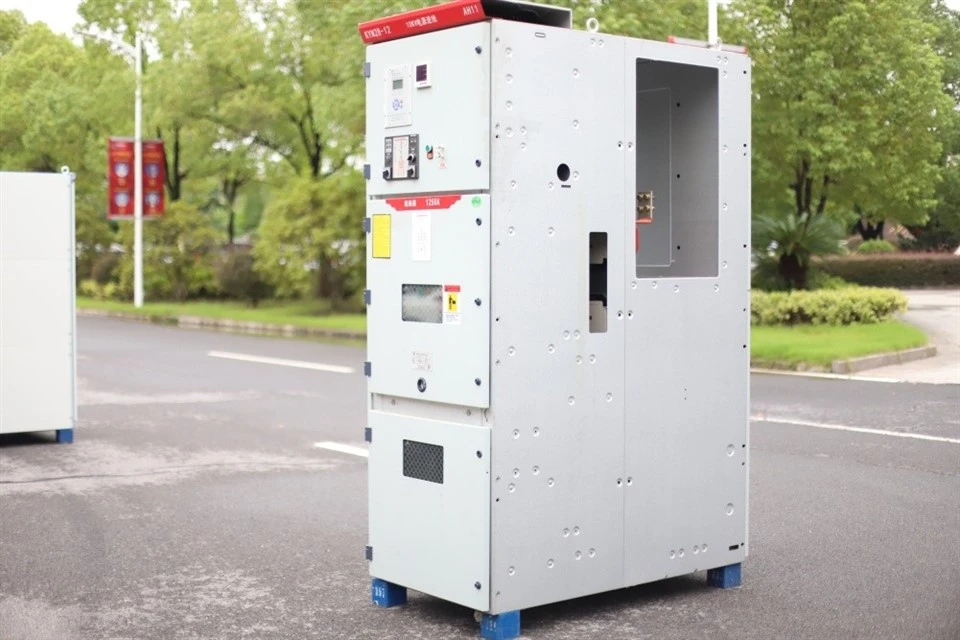

L'appareillage BT et HT est composé du corps de meuble fixe et de la partie débrochable (les tiroirs). La coque de l'armoire et les planches d'intervalle sont toutes boulonnées avec des planches en alliage d'aluminium et de zinc. Le degré de protection de la coque de l'armoire peut atteindre IP4X et IP2X de chaque pièce d'intervalle.
L'installation et la mise en service de l'appareillage peuvent se faire en façade. L'armoire peut se tenir près du mur pour économiser de l'espace au sol et réduire l'investissement.
La barre omnibus principale est conduite d'une armoire à une autre armoire et elle est renforcée par une petite barre omnibus de dérivation et une boîte de contact électrostatique. Il est fixé par douille de barre omnibus lorsqu'il traverse la paroi latérale de l'armoire voisine.
Un espace de câbles adéquat peut non seulement connecter de nombreux câbles, mais peut également installer un transformateur de courant, un interrupteur de mise à la terre et un parafoudre, etc.
La plaque interne et le panneau de la salle relais peuvent installer des éléments de contrôle et de protection, le compteur, l'instrument d'affichage et l'indicateur de surveillance et ainsi de suite des éléments secondaires.
Ci-joint
▲schéma de structure et dimensions hors tout :
| Une salle de Bus bar | B Local buggy du disjoncteur | C Salle des câbles | D Salle d'instruments du relais |
| 1.1 Dispositif de relâchement de pression | 1.2 Contrôler la petite fente | 1. La coque | 2. Barre omnibus de branchement |
| 3. Bague de barre omnibus | 4. La barre omnibus principale | 5. Dispositif de contact statique | 6. Boîte de contact statique |
| 7. Transformateur de courant | 8. L'interrupteur de masse | 9. Le câble | 10. Parafoudre |
| 11. Mise à la terre de la barre omnibus principale | 12. Panneau d'isolation de montage | 13. Le panneau isolant | 14. La fiche secondaire |
| 15. Chariot à main du disjoncteur | 16. Le radiateur | 17. Panneau isolant horizontal débrochable | 18. Mécanisme de commande du sectionneur de mise à la terre |
| 19. Le panneau inférieur |
