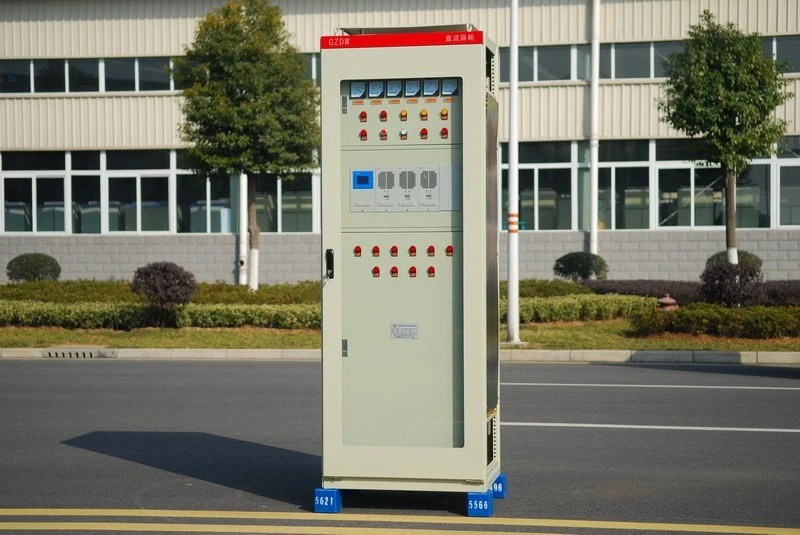

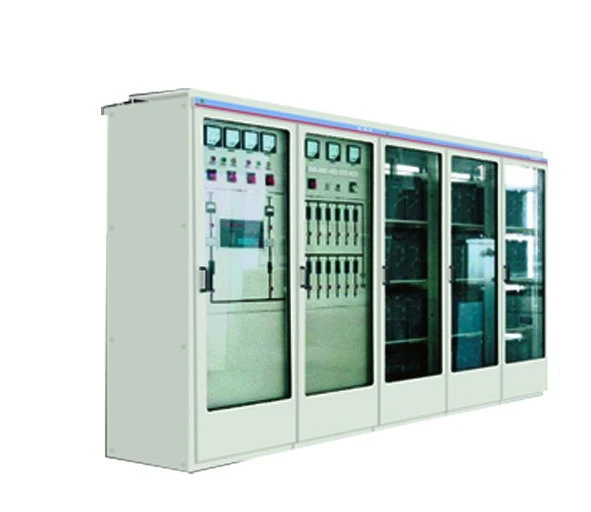

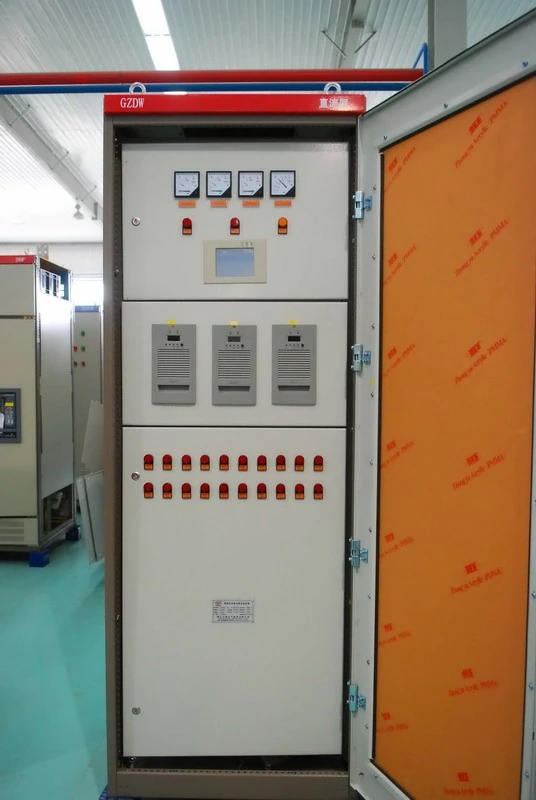

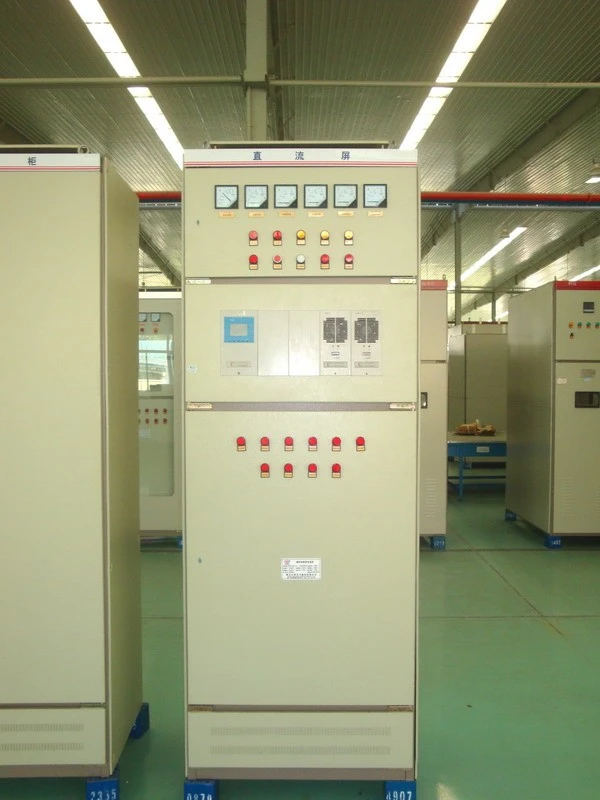

Série GZDWArmoire de chargeur CC
Introduction
L'armoire de chargeur CC de la série GZDW s'applique aux sous-stations de 10 kv à 500 kv, aux centrales électriques, aux bâtiments de grande hauteur, à la salle de distribution du quartier résidentiel et aux petites centrales électriques autonomes -, en tant qu'interrupteur haute tension, protection des relais, fonctionnement de l'équipement automatique, alimentation de commande et alimentation d'éclairage secteur en cas d'accident. Cela s'applique également à d'autres occasions où des alimentations CC sont nécessaires.
Avantage
Les armoires de chargeur CC présentent de nombreux inconvénients et elles ne peuvent pas répondre aux exigences de l’ingénierie énergétique en développement rapide. L'alimentation de commutation haute fréquence - présente les avantages d'un petit volume, d'un poids léger, d'un rendement élevé, d'une onde de sortie assez faible, d'une réponse modale rapide, d'une précision de contrôle élevée et d'une sortie ajoutée par module, et la tendance est que l'alimentation de commutation haute fréquence - remplacera progressivement l'alimentation de phase. Surtout avec le développement rapide de la technique électronique de puissance et l'amélioration de la puissance et de la fabrication des appareils, la fiabilité et le domaine d'application de l'alimentation par commutation haute fréquence - sont bien meilleurs que ceux de l'alimentation par phase et de l'alimentation par saturation.
Conditions appliquées
Température ambiante : -10 degrés à +45 degrés
Altitude au dessus du niveau de la mer : Inférieure ou égale à 2400m
Humidité relative : moyenne journalière Inférieure ou égale à 95% moyenne mensuelle Inférieure ou égale à 90%
Magnitude du séisme Inférieure ou égale à 8
Aucun incendie, risque d'explosion, pollution grave, érosion chimique ou tremblement de terre grave.
Paramètres techniques
- Les alimentations d'entrée CA sont constituées d'une alimentation principale et d'une alimentation de réserve à deux circuits triphasés à quatre -lignes. Tension d'entrée nominale : triphasé CA quatre-ligne 380 V ± 10 %, fréquence 50 Hz ± 5 %.
- Protection contre la foudre : plus de 2000 : 1.
- Tension CC de sortie nominale : 110 V, 220 V.
- Courant de sortie nominal : 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 260A, 300A, 400A.
- Capacité nominale de la cellule secondaire : 10 Ah, 20 Ah, 38 Ah, 65 Ah, 100 Ah, 150 Ah, 200 Ah, 300 Ah, 500 Ah, 600 Ah, 800 Ah, 1000 Ah, l500 Ah, 2000 Ah, 3000 Ah.
- Capacité du système : 10 Ah, 20 Ah, 38 Ah, 65 Ah, 100 Ah, 150 Ah, 200 Ah, 300 Ah, 400 Ah, 600 Ah, 800 Ah, 1 000 Ah, 1 500 Ah, 2 000 Ah, 3 000 Ah.
- Bruit de l'appareil complet :<55dB.
- Mode de fonctionnement : fonctionnement continu.
Performancecaractéristiques du module de charge
Paramètres techniques des trois sortes de cellules :
Tindex technique du module240D05A
|
Article |
Indice |
Conditions d'essai |
||
|
Min. |
Valeur représentative |
Max. |
||
|
Plage de tension d'entrée (VAC) |
300 |
380 |
456 |
Sortie 240ADC, pleine charge |
|
Plage réglable de sortie (VDC) |
180 |
230 |
300 |
Entrée 380DAC, pleine charge |
|
Précision de tension stabilisée |
0.01% |
0.5% |
Sortie 198-286VDC, charge 20-100%, entrée 300-456VAC |
|
|
Précision du courant stabilisé |
0.08% |
0.5% |
Sortie 198-286VDC, charge 20-100%, entrée 300-456VAC |
|
|
Effet dynamique |
12uS |
50uS |
100uS |
Sortie nominale : saut de charge de 20 à 75 % |
|
Efficacité du chargeur |
88% |
90% |
91% |
Sortie 300 V, 5 A |
|
Bruit maximum audible (dB) |
50 |
60 |
Pleine charge, bruit ambiant 40dB |
|
|
Température de stockage (degré) |
-40 |
35 |
60 |
|
|
Température de l'environnement de service (degré) |
-15 |
25 |
45 |
Sortie 240 V, 20 A |
|
Bruit parasite à large fréquence (mV) |
18 |
25 |
40 |
Entrée et sortie nominales, charge de résistance |
|
Bruit parasite de pointe (mV) |
100 |
300 |
400 |
Entrée et sortie nominales, charge de résistance |
|
Degré de courant asymétrique parallèle |
±0.5% |
±2% |
±5% |
Entrée et sortie nominales, surveillez le courant d'équilibre |
|
Délai de démarrage (seconde) |
1 |
2 |
3 |
|
|
Facteur d'ondulation |
0,01% à 0,1% |
Largeur de fréquence 0-20 MHz |
||
|
Rigidité diélectrique |
1500 VCA 50 Hz |
Temps 1 minute, courant de fuite 10 mA |
||
|
Augmentation de la température du radiateur intérieur |
Inférieur ou égal à 25 degrés |
Température ambiante 45 degrés |
||
|
Classe de charge |
Travail continu lorsque la classeⅠ (100%) courant de sortie nominal |
Dans la plage de tension de charge flottante |
||
|
Caractéristique de limitation automatique du courant |
Le courant de sortie dépasse 112 % du courant nominal |
Protection de puissance constante, le courant de sortie n'augmentera pas et la tension CC diminuera. |
||
|
Protection contre les surtensions d'entrée |
Valeur de réglage de la tension d'entrée (456 ± 5VAC), ferme automatiquement le redresseur. La surtension transitoire de coup de foudre adopte le parafoudre spécial HARRIS pour les éléments. |
Retour automatique une fois que la tension est normale. La valeur de surtension peut être définie (être définie lorsque la sortie est sans - charge) |
||
|
Protection contre les surtensions de sortie |
Arrête automatiquement la sortie lorsque la tension de sortie dépasse 328 ± 3 V CC pour éviter d'endommager l'appareil. |
Retour automatique une fois que la tension est inférieure à la valeur de surtension. La valeur de surtension peut être réglée. |
||
|
Caractéristique de protection contre les courts-circuits de sortie |
Dans toutes les conditions de tension d'entrée, de tension de sortie et de charge, la sortie court-circuite en raison du défaut. |
Retour automatique au fonctionnement normal après le dépannage. |
||
